TCP / IP 4계층
실제 인터넷에서 널리 쓰이는 모델로, OSI 7계층 모델을 4단계로 단순화한 버전
OSI 7계층: 네트워크를 이론적으로 기술하고 이해할 때 주로 활용
TCP/IP 4계층 : 구현, 네트워크 프로토콜에 중점을 둔 네트워크 참조 모델
계층 간 데이터 송수신 과정
컴퓨터를 통해 다른 컴퓨터로 데이터를 요청하면 어떤 일이 일어날까
기본 개념

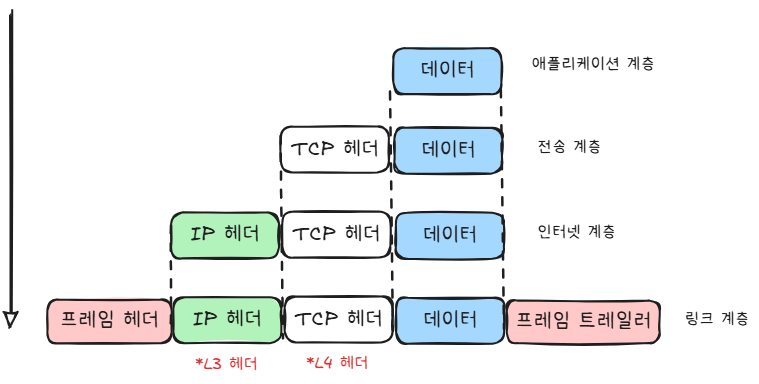

캡슐화
상위 계층의 `헤더`와 `데이터`를 하위 계층의 데이터 부분에 포함 시키고 해당 계층의 헤더를 삽입하는 과정
역캡슐화
하위 계층에서 상위 계층으로 가며 각 계층의 헤더 부분을 제거하는 과정
캡슐화된 데이터를 받게 되면, 링크 계층에서부터 타고 올라오면서 프레임화 된 데이터는 다시 패킷화를 거쳐 세그먼트& 데이터그램화를 거쳐 메시지화 되는 역캡슐화 과정 발생
0, 1 bit > 프레밍 > 세그먼트 || 데이터그램 > 메시지
예시) 클라이언트가 서버에 HTTP 요청을 보내는 경우
😎 송신 측 (클라이언트)
- Application Layer (응용 계층)
- 사용자가 웹사이트 접속 → HTTP 요청 생성
- 예: `GET /index.html HTTP/1.1`
- 데이터: HTTP 메시지
- Transport Layer (전송 계층)
- TCP 사용 시 → 데이터를 세그먼트(Segment)로 나눔
- 포트 번호 추가 (예: 80번 포트)
- 데이터: TCP 헤더 + HTTP 메시지
- Internet Layer (인터넷 계층)
- IP 주소 부여 (출발지/목적지 IP)
- 데이터: IP 헤더 + TCP 세그먼트
- Link Layer (네트워크 인터페이스 계층)
- MAC 주소 추가, 프레임 생성
- 데이터: 프레임 헤더 + IP 패킷 + CRC (프레임 트레일러)
- 물리 전송
- 전기 신호로 변환되어 케이블/무선으로 송신
🖥 수신 측 (서버)
- Link Layer
- 신호 수신, 프레임 해석
- MAC 주소 검사 후 IP 계층으로 전달
- Internet Layer
- IP 헤더 확인, 목적지 IP 검사
- TCP로 전달
- Transport Layer
- 포트 번호 확인 (예: 80)
- TCP 연결 확인, HTTP 데이터 추출
- Application Layer
- HTTP 메시지 처리 → 웹 서버가 응답
PDU (Protocol Data Unit)
네트워크의 계층 간 데이터가 전달될 때 한 덩어리 단위를 PDU라고 함
제어 관련 정보들이 포함된 `헤더`와 데이터를 의미하는 `페이로드`로 구성되어 있으며, 계층마다 부르는 명칭이 다름
명칭
- 애플리케이션 계층: 메시지
- 전송 계층: 세그먼트(TCP), 데이터그램(UDP)
- 인터넷 계층: 패킷
- 링크 계층: 프레임(데이터 링크), 비트(물리)
